泥水處理系統場地布置及設備選型
發布者：管理員 | 發布時間：2024-09-12 | 閱讀次數：941
泥水處理系統主要設置于地面 ，由制漿系統、調漿系統、泥水輸送系統和泥水分離系統4個分系統組成，主要包括膨化池、調漿池、清水池、回漿池、沉淀池、旋流器、振動篩、壓濾機以及各種閥門、管道和泵等。制漿系統制備的泥漿，經調漿系統調整指標之后，由泥水輸送系統輸送到盾構泥水艙。經排漿泵送到地面的泥漿，再經預篩處理、一級旋流處理和二級旋流處理使渣土按照粒徑大小逐級分離排出，實現渣土分離后的泥漿則再次送入調漿系統進行性質調整，使其成為優質泥漿再循環到泥水艙。

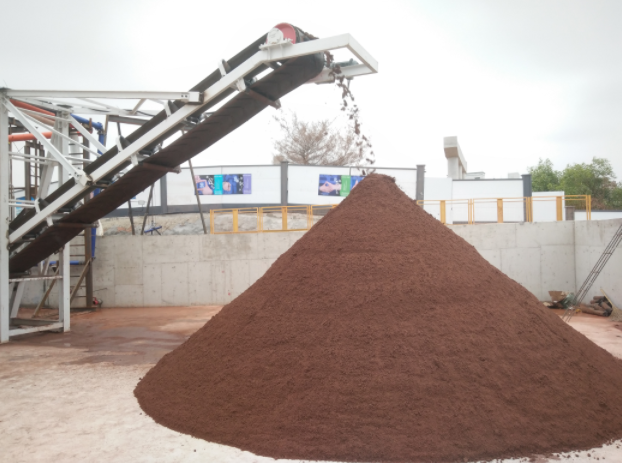

分離系統最大泥漿處理量為3 300 m3 /h，設置有3級分離：第1級為預篩分離，利用振動篩的振動將泥漿中粒徑為3mm以上顆粒篩除，第2 級為1 級旋流分離，分離粒度d50 = 74 μm，第3級為2級旋流分離，分離粒度d50 = 20 μm。旋流器工作原理: 泥漿在壓力的作用下通入旋流器，旋流器內部漿液流體產生高速旋轉，由于離心力的作用，比重大的較大顆粒被甩向內壁，在自重作用下沿錐形殼體下降從下溢口排出，同時，在高速旋轉的旋流中心處產生負壓，經過凈化后，比重較小的細微顆粒在負壓的作用下從上溢口流出。
